Калькулятор раскроя стекла для WordPress — бесплатный плагин с визуализацией

Если вы занимаетесь остеклением, производством мебели, витражами или просто регулярно работаете со стеклом — задача раскроя листов знакома не понаслышке. Считать вручную, сколько листов потребуется и как расположить детали чтобы минимизировать отходы, долго и неудобно. Специально для этого я разработал бесплатный плагин Калькулятор раскроя стекла для WordPress.

В этой статье расскажу что умеет плагин, как он работает изнутри и как установить его на свой сайт буквально за минуту.

Что делает плагин

Плагин добавляет на страницу или запись WordPress интерактивный калькулятор раскроя стекла. Пользователь вводит размеры исходного листа, перечисляет детали которые нужно вырезать (длина, ширина, количество), указывает ширину реза — и мгновенно получает результат.

На выходе калькулятор показывает:

сколько листов потребуется;
визуальную схему раскладки деталей на каждом листе;
список обрезков с размерами — отдельно для каждого листа;
КПД использования материала в процентах.

Если лист используется полностью и обрезков не остаётся, плагин отмечает это зелёной меткой «Лист использован полностью».

Как работает алгоритм раскроя

В основе плагина лежит гильотинный алгоритм упаковки прямоугольников (Guillotine Bin Packing) с критерием наилучшей площади (Best Area Fit). Это классический алгоритм для задач двумерного раскроя, который применяется в промышленных CAD-системах.

Принцип гильотинного разреза

Идея проста: каждый разрез идёт от края до края листа, делая его ровно на две части — как если бы вы резали стекло настоящим стеклорезом. Это соответствует реальной технологии работы со стеклом, где невозможно сделать Г-образный или фигурный рез.

После каждого размещения детали свободное пространство разбивается на два прямоугольных остатка. Алгоритм выбирает направление разреза (горизонтальный или вертикальный) так, чтобы получившиеся остатки были как можно крупнее и полезнее для следующих деталей.

Перебор стратегий сортировки

Главная проблема жадных алгоритмов раскроя — результат сильно зависит от порядка, в котором детали подаются на упаковку. Если сначала положить большую деталь, маленькие могут не вписаться оптимально, и придётся открывать лишний лист.

Плагин решает это перебором 7 стратегий сортировки деталей:

по убыванию площади;
по возрастанию площади;
по убыванию длинной стороны;
по убыванию короткой стороны;
по возрастанию длинной стороны;
по возрастанию короткой стороны;
по убыванию периметра.

Каждая стратегия даёт свою раскладку. Из всех вариантов выбирается лучший по многоуровневому критерию: минимум листов → минимум листов с обрезками → минимум фрагментов отходов → минимум суммарной площади отходов.

Именно поэтому в задаче «лист 1000×1000, одна деталь 500×1000 и пять деталей 1000×200» плагин правильно находит раскладку, где первый лист заполняется пятью деталями 1000×200 полностью, а второй лист тратится на деталь 500×1000 с одним обрезком 500×1000.

Поддержка поворота деталей

Для каждой детали алгоритм автоматически пробует обе ориентации — прямую и повёрнутую на 90°. Повёрнутые детали отображаются на схеме со штриховкой и значком ↻, чтобы мастер знал в каком положении класть стекло.

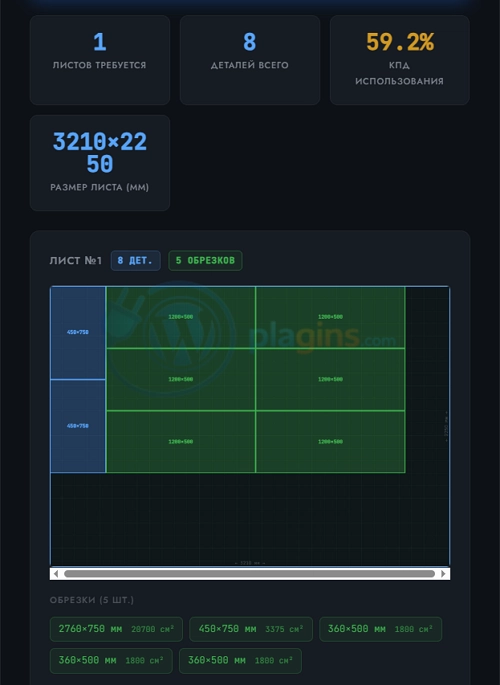

Визуализация раскладки

Каждый лист отрисовывается на элементе <canvas> в реальном соотношении сторон. Детали закрашены разными цветами — каждый тип детали получает свой цвет, что помогает быстро ориентироваться на схеме.

На схеме отображаются:

все детали с подписями размеров прямо на прямоугольнике;
сетка с шагом 100 мм для масштабного ориентира;
размерные надписи по краям листа;
рамка листа.

Под каждой схемой выводится список обрезков. Обрезки отсортированы по убыванию площади — самый крупный и полезный остаток всегда первый в списке. При наведении на тег обрезка всплывает подсказка с его площадью в квадратных сантиметрах.

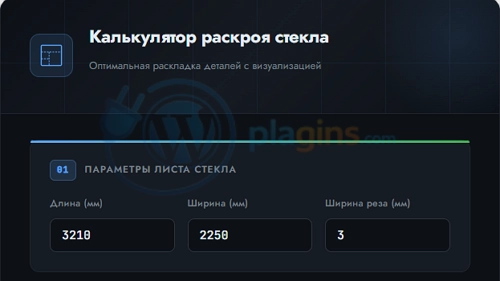

Параметры калькулятора

Исходный лист

Задаётся длина и ширина листа в миллиметрах. По умолчанию установлен стандартный промышленный размер 3210×2250 мм.

Ширина реза

Учитывает толщину пропила — потери материала на сам разрез. По умолчанию 0 мм (чистый расчёт без потерь на пропил). Для алмазного стеклореза обычно достаточно 1–2 мм, для пилы — 3–5 мм.

Детали

Можно добавить неограниченное количество типов деталей. Для каждого типа указывается длина, ширина и количество штук. Строки добавляются кнопкой «Добавить деталь» и удаляются крестиком справа.

Статистика результата

После расчёта над схемами отображается блок с четырьмя ключевыми показателями:

Листов требуется — итоговое количество исходных листов.
Деталей всего — суммарное количество всех деталей с учётом количества каждого типа.
КПД использования — отношение суммарной площади деталей к суммарной площади всех листов в процентах. Отображается зелёным (≥80%), белым или оранжевым (<60%).
Размер листа — напоминание о введённых габаритах.

Установка плагина

Плагин устанавливается стандартным способом — через загрузку ZIP-архива.

Шаг 1. Скачайте архив

Скачайте файл glass-cutting-calculator.zip по ссылке ниже.

Шаг 2. Загрузите в WordPress

В панели администратора перейдите в Плагины → Добавить новый → Загрузить плагин, выберите скачанный ZIP-файл и нажмите «Установить».

Шаг 3. Активируйте

После установки нажмите «Активировать плагин».

Шаг 4. Вставьте шорткод

Откройте любую страницу или запись в редакторе и добавьте шорткод:

[glass_cutting_calculator]

Сохраните и опубликуйте — калькулятор появится на странице.

Требования

WordPress 5.0 и выше;
PHP 7.4 и выше;
современный браузер с поддержкой Canvas (Chrome, Firefox, Safari, Edge).

Плагин не требует сторонних библиотек, платных API или внешних сервисов. Все расчёты выполняются на сервере средствами PHP, визуализация — в браузере на чистом JavaScript без зависимостей.

Для кого подойдёт плагин

Калькулятор будет полезен на сайтах:

стекольных мастерских и компаний по остеклению;
производителей мебели и зеркал;
магазинов строительных материалов;
витражных студий;
DIY и строительных блогов.

Кроме стекла алгоритм одинаково хорошо работает для раскроя фанеры, ДСП, акрила, поликарбоната и любых других листовых материалов — материал в расчёте не имеет значения, важны только размеры.

Часто задаваемые вопросы

Учитывается ли направление волокна или текстуры?

Нет. Алгоритм свободно поворачивает детали на 90° для лучшей упаковки. Если поворот недопустим (например, для зеркала с направленным напылением), просто вводите детали уже с учётом нужной ориентации и не рассчитывайте на то что повёрнутый вариант подойдёт.

Какой максимальный размер листа и количество деталей?

Ограничений по размерам нет — вводите любые значения в миллиметрах. Количество деталей практически не ограничено, однако при очень большом числе (несколько сотен) расчёт может занять несколько секунд.

Насколько оптимален результат?

Задача двумерного раскроя относится к классу NP-трудных задач, поэтому идеально оптимальное решение за разумное время не вычислить. Применяемый алгоритм даёт результат, близкий к оптимальному, для большинства практических случаев. Перебор 7 стратегий сортировки существенно улучшает качество по сравнению с простым жадным алгоритмом.

Можно ли использовать плагин для других материалов?

Да, без каких-либо доработок. Вводите размеры листа и деталей — алгоритму без разницы что именно режется.

Заключение

Плагин Glass Cutting Calculator решает реальную производственную задачу и легко интегрируется в любой WordPress-сайт одним шорткодом. Открытый алгоритм, никаких внешних зависимостей, корректный учёт ширины реза и наглядная визуализация — всё что нужно для быстрого и точного расчёта раскроя прямо на сайте.

Скачивайте, устанавливайте и делитесь впечатлениями в комментариях!
